图腾K系列服务器机柜技术参数
图腾K3系列服务器机柜,前后门均为平面超级高密度六角网孔门,树立机柜行业新标准,通风率大大提高,高达71%,达到国际先进水平,让机柜的通风散热更加有效,有助于提高机柜内置设备的运行可靠性。图腾在国内率先全面采用大通风率六角孔门,体现领导机柜行业先风。采用国际流行色RAL7035(时尚白)、RAL9004(高贵黑),彰显时代气息。2.0MM镀蓝锌方孔条,使得安装在方孔条上设备消除静电干扰,保护设备安全。
机柜型号 | 图腾K36042H |
外形尺寸 | 600*1000*2000 mm (宽*深*高) |
标 准 | 符合ANSI/EIA RS-310-D、IEC297-2、DIN41491; PART1、DIN41494; PART7、 GB/T3047.2- 92标准;兼容ETSI标准. |
基 材 | 板材厚度:设备安装方孔条2.0MM,框架2.5MM,底盘2.5MM,其它1.5MM;材料全部采用SPCC优质冷轧钢板。 |
结 构 | 全新九折型材焊接框架,达到10级抗震结构要求,牢固可靠, 保证至少使用十年不变形。 |
外 观 | 机柜外观设计典雅,工艺精湛、尺寸精密。内部做工精细,折弯线条平直,门板平整,角弯处整洁,无毛刺、焊渣, 不划伤设备表面保护安装操作维护人员双手。零配件无非正常变形。门开启灵活,无擦碰,无异响。 |
配置 | 每台机柜内含3块固定承重板,4只风机单元,设备连接件40套,固定支撑地脚4只,移动脚轮4只,金属理线环6只,上进线孔盖4只,侧门2扇,镀蓝锌方孔条4根并带U位数,单开前门1扇,双开后门1扇。 |
侧门及顶部 | 可方便拆卸的左右侧门和前后门,顶部可按需装配,有四只风扇的风扇组模块,一次解决机械保护,通风散热,外部观察柜内设备等多方面要求。 |
前 后 门 | 前后门均为超级六角网孔通风门,前门为单开,后门双开.树立机柜行业新标准,通风率大大提高,高达71%,达到国际先进水平,让机柜的通风散热更加有效,有助于提高机柜内置设备的运行可靠性;图腾在国内率先全面采用大通风率六角孔门,体现领导机柜行业先风。 |
方 孔 条 | 采用2.0MM厚度方孔条,不做喷塑处理,要求镀蓝锌.使得安装在方孔条上设备消除静电干扰,保护设备安全。方孔条上清晰的U位丝印和凹口定位,方便设备安装。 |
承 重 | 大于1000KG |
表面处理 | 去油喷淋→去油浸泡→喷淋清洗→浸泡清洗→喷淋清洗→表调喷淋→磷化浸泡→第一道喷淋清洗→第二道喷淋清洗→第三道喷淋清洗→烘干→静电喷塑 |
涂 层 | 哑光波纹塑粉涂层,颜色:采用国际流行色RAL7035或RAL9004。外表面无明显划伤、碰伤、针孔、颗粒,无附着性污渍,涂层无裂纹、起泡、起皮、掉漆现象,内表面及角弯处无喷涂露底。涂层均匀,纹路大小一致,各部件无明显色差。 |
接 地 | 机柜制有M6接地螺柱和M5接地螺柱安装孔所有零件可以用接地线套件(选配件)接地互联,接地保护安全可靠,另可按客户要求增加接地铜排。 |
安装尺寸精度 | 19”标准安装,精准的尺寸,保障用户设备顺利安装 方孔条任意一个单元内相邻两安装孔中心距:12.7±0.2mm 方孔条任意相邻两个单元中心距:44.45±0.3mm 方孔条任意两个单元中心距误差:<±0.4mm 相邻两方孔条安装孔中心距:465±1.6mm |
机柜进出线口 | 机柜设有多处进出线口:顶部后出线、下部后出线、下部前出线、下部中间出线。 出线口管理:所有出线口均可关闭;下部中间出线口可调节大小。 出线口尺寸:下部前出线口: 340×56mm 下部中间出线口320×275mm(600mm深)、320×388mm(800mm深) 顶部后出线口:340×56mm 下部后出线口:340×56mm |
紧 固 件 | 不锈钢或表面镀彩锌,24小时盐雾试验不锈蚀 |
并 柜 | 可提供专业组件实现多柜并柜安装。 |
理 线 环 | 柜内配有6个金属理线环,方便柜内线缆的管理. |
风 扇 | 3C认证风扇,噪声小于60分贝,无安装板振动声。 |
排 插 | 3C认证排插,保障用户的设备安全无忧。 |
操 作 | 机柜侧门、前后门均可拆卸,去掉各门组件即成为敞开式机架结构,机柜前后均可安装设备,外部线缆可以从服务器机柜的底部或上部自由进出。可提供多种机柜内部线缆的走线方式,如垂直或水平走线、前部或后部走线,用户可以任意选择。 |
包 装 | 内部:PE 塑料膜 缓冲:角部及中部珍珠棉缓冲垫块撑垫 外部:前后 5层A=C瓦愣纸箱盖包装 |
工作环境 | 60°C ≈ -40°C |
相对湿度 | 85%(30°C) |
图腾KD系列服务器机柜系列图片

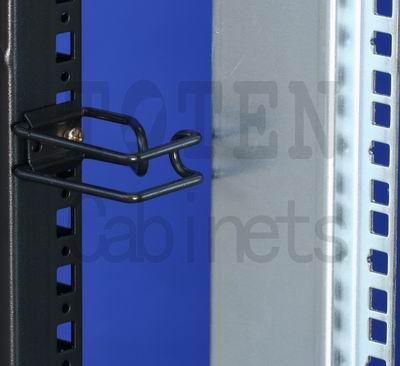

柜内金属理线环

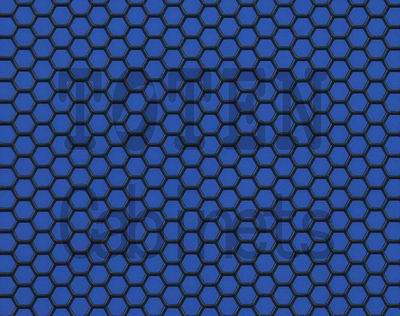

超级高密度六角网孔门

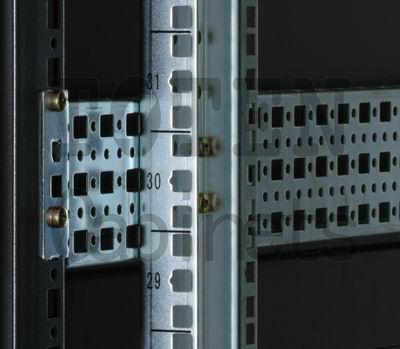

镀蓝锌的设备安装梁及方孔条和U位标识

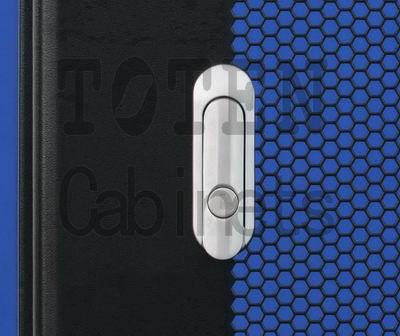

高级月光旋转门锁

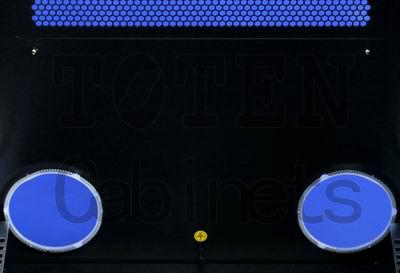

柜顶进出线孔位

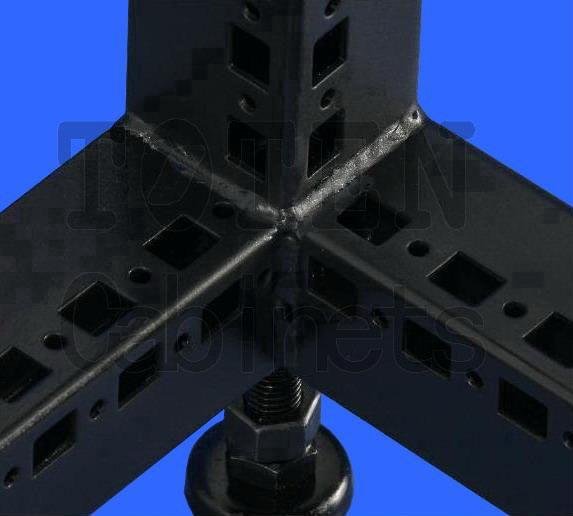

坚固的型材焊接框架
